當前位置：首頁 -> 產品展示 -> 系統控制儀表

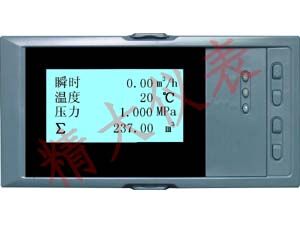

EL-9102(9100)系列智能流量積算儀
■產品概述
EL-9102系列液晶流量(熱能)積算記錄儀是我公司新研發的電子儀表，為EL-9100系列流量積算儀的升級版，是一種能解決區域集中供暖中供需雙方貿易規約、鍋爐蒸汽計量和完善流量測量精度而設計的產品，儀表生產工藝先進，采用多重保護和隔離設計，抗干擾能力強，可靠性高？勺詣优袛囡柡驼羝竭^熱蒸汽，適合對蒸汽的熱能進行過程監測，總量累積控制；可隨時通過上位機分析軟件調閱過程量變化的歷史曲線或相關的歷史數據。
■功能特點
1.可配套多種流量計，可自由選擇多種流量運算補償方式進行流量的高精度積算。
2.具有貿易結算功能，可設置小流量補足，停電補足，以及流量付費功能，解決供需雙方貿易結算糾紛。
3.具有信號斷線補償功能，解決現場溫度傳感器，壓力傳感器發生故障造成的流量缺失。
4.具有累積流量年、月、日報表功能，停電、上電記錄功能，防止用戶停電竊汽。
5.具有斷電保護功能設置參數和歷史數據，采用硬件時鐘，掉電后也能準確運行。
6.支持RS485遠程通訊，RS232C串口打印。
■主要技術指標
| 輸入信號 | 頻率量輸入 | 模擬量輸入 | ||||
| Fin＜10KHz |
4-20ma，0-10ma，Pt100等 |
|||||
| 輸出信號 | 模擬量輸出 | 通訊輸出 | 報警輸出 | 打印輸出 | ||
| 4-20mA，RL＜500Ω | RS485（RTU） | 接點＜2A（220V） | RS232C | |||
| 綜合參數 | 測量精度 | 工作環境 | 工作電源 | 安裝方式 | ||
| 0.2%FS±1字 | 0~50℃/≤85%RH | AC100~240V | 卡入式 | |||
| 顯示方式及 形式 | 記錄間隔及長度 | |||||
| 數字、過程曲線、棒圖、漢字 | 間隔1秒 時長3天~間隔4分鐘 時長720天 | |||||
| 外形及開孔 | 橫式外形 160x80x110mm；開孔152x76mm | |||||
■選型
EL-9102——帶兩路報警接點，有溫壓補償，可輸出對應瞬時流量大小的4-20ma。
EL-9102A——帶兩路報警接點，有溫壓補償，可進行RS485通訊。
EL-9102B——帶兩路報警接點，有溫壓補償，可通過RS232C通訊配接微型打印機。
